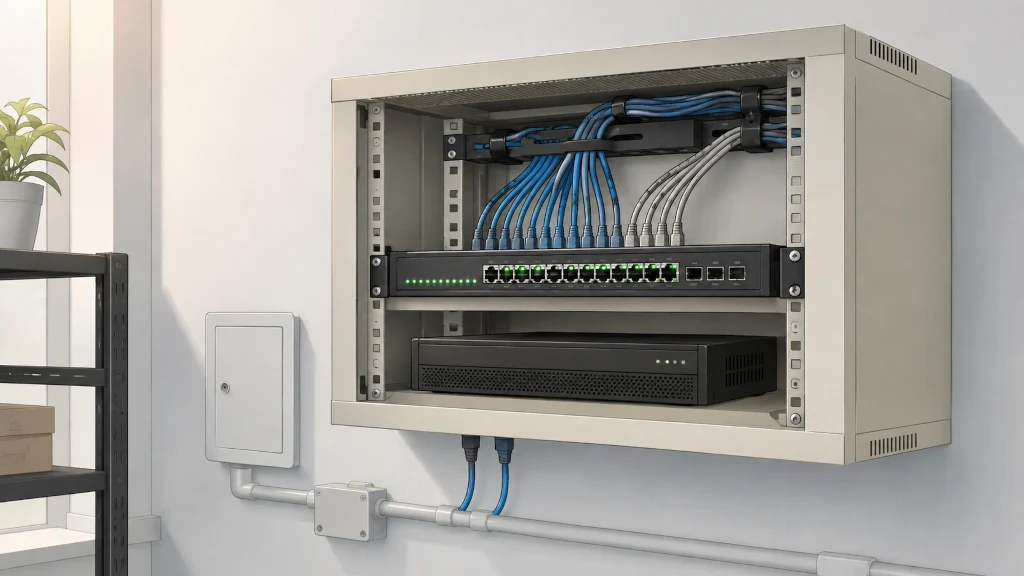

PoE-коммутатор — узловой элемент IP-системы видеонаблюдения. Он связывает камеры с видеорегистратором и одновременно подаёт на них питание по тому же кабелю, по которому идут данные. Отдельные блоки питания для каждой камеры не нужны — достаточно одного Ethernet-кабеля на точку. Это упрощает монтаж, сокращает количество кабельных трасс и снижает стоимость установки.
Ошибка при выборе коммутатора приводит к конкретным проблемам: камеры перезагружаются под нагрузкой, ИК-подсветка отключается из-за нехватки мощности, записи теряют кадры. В этой статье разберём, на какие параметры смотреть при выборе.
Содержание
- Стандарты PoE: какой нужен для видеонаблюдения
- Количество портов
- Бюджет мощности PoE
- Управляемый или неуправляемый
- Скорость портов: Gigabit или Fast Ethernet
- Дальность и ограничения кабельной трассы
- На что ещё обратить внимание
Стандарты PoE: какой нужен для видеонаблюдения
Технология PoE (Power over Ethernet) описывается тремя стандартами IEEE. Они различаются максимальной мощностью, которую порт коммутатора может отдать подключённому устройству.
IEEE 802.3af (PoE) — до 15,4 Вт на порт. Стандарт первого поколения, принят в 2003 году. Достаточен для большинства стационарных IP-камер с фиксированным объективом без обогрева: типичное потребление такой камеры — 5–12 Вт.
IEEE 802.3at (PoE+) — до 30 Вт на порт. Принят в 2009 году. Нужен для камер с повышенным энергопотреблением: PTZ-камеры (с моторизованным поворотом и зумом), камеры с встроенным обогревателем для уличной эксплуатации, модели с мощной ИК-подсветкой.
IEEE 802.3bt (PoE++) — до 60 Вт (Type 3) или до 90 Вт (Type 4) на порт. Принят в 2018 году. Применяется для мультисенсорных панорамных камер и тяжёлых PTZ-камер с дворниками и обогревом.
Все стандарты обратно совместимы: камеру 802.3af можно подключить к порту 802.3at или 802.3bt — она получит только ту мощность, которую запросит. Но не наоборот: если камера требует 25 Вт, а порт поддерживает только 802.3af (15,4 Вт), камера не запустится или будет работать нестабильно.
Для систем на базе стационарных камер без обогрева стандарта 802.3at достаточно по мощности на порт. Однако стандарт на порту — это не единственный параметр: общий бюджет мощности коммутатора тоже должен покрывать суммарное потребление камер (об этом — в следующем разделе). Если на объекте есть хотя бы одна PTZ-камера или уличная камера с обогревом, коммутатор должен поддерживать 802.3at как минимум на соответствующих портах.
Количество портов
На коммутаторе есть два типа портов. PoE-порты — для подключения камер. Uplink-порты — для подключения коммутатора к видеорегистратору или маршрутизатору; как правило, питание по ним не подаётся.
Количество PoE-портов подбирается по формуле: число камер на объекте плюс 1–2 порта в резерв. Резерв нужен на случай расширения системы или подключения дополнительных устройств (точка доступа Wi-Fi, домофонная панель).
Типовые конфигурации: 4-портовые коммутаторы — для квартир и небольших помещений, 8-портовые — для офисов и магазинов, 16-портовые — для средних объектов (склады, школы), 24-портовые — для крупных объектов. Если на объекте больше 24 камер, коммутаторы каскадируются.
Для систем на 4–8 камер, где не планируется расширение, существует альтернатива отдельному коммутатору — PoE-NVR (видеорегистратор со встроенными PoE-портами). Он совмещает функции коммутатора и регистратора в одном устройстве: меньше оборудования, проще монтаж. Отдельный коммутатор выигрывает, когда нужно гибкое распределение питания, масштабирование или подключение камер к уже имеющемуся регистратору без PoE.
Бюджет мощности PoE
Бюджет мощности — это суммарная мощность, которую коммутатор способен одновременно отдать на все PoE-порты. Это ключевой параметр, в котором чаще всего ошибаются.
Распространённая ошибка: считать, что 8-портовый коммутатор с поддержкой 802.3at может отдавать 30 Вт на каждый из восьми портов одновременно (8 × 30 = 240 Вт). В действительности общий бюджет PoE у такого коммутатора может составлять, например, 120 Вт. Это значит, что при подключении восьми камер на каждую придётся в среднем по 15 Вт — а если хотя бы одна потребляет 25 Вт, остальным достанется ещё меньше.
Как рассчитать. Суммируйте максимальное энергопотребление каждой камеры (указано в документации, учитывайте потребление при включённой ИК-подсветке — это пиковый режим). Добавьте 20 % запаса. Полученная цифра — минимальный бюджет PoE, который должен обеспечить коммутатор.
Пример: 8 камер по 12 Вт = 96 Вт. С запасом 20 % = 115 Вт. Коммутатор с бюджетом 120 Вт подходит впритык. Коммутатор с бюджетом 150 Вт — с комфортным запасом.
Бюджет мощности всегда указан в характеристиках коммутатора. Если он не указан — это повод насторожиться.
Управляемый или неуправляемый
Неуправляемый коммутатор работает сразу после подключения: воткнул кабели — система заработала. Настроек нет. Подходит для небольших систем на 4–8 камер, где нет сложной сетевой инфраструктуры.
Управляемый коммутатор позволяет настроить VLAN (выделить видеотрафик в отдельный сегмент сети), QoS (приоритизировать видеопоток), мониторинг портов, ограничение полосы пропускания и удалённую перезагрузку отдельных портов. Последнее особенно полезно: если камера зависла, её можно перезапустить через интерфейс управления коммутатором, не выезжая на объект.
Управляемый коммутатор оправдан на объектах с 8 и более камерами, при совмещении видеонаблюдения с другими сервисами в одной сети (телефония, Wi-Fi), а также на удалённых объектах, где важна возможность дистанционного обслуживания.
Некоторые производители выпускают «умные» неуправляемые коммутаторы с функцией автоматического перезапуска зависших камер (watchdog). Это промежуточный вариант для объектов, где полноценное управление избыточно, но автоперезагрузка нужна.
Скорость портов: Gigabit или Fast Ethernet
Fast Ethernet — 100 Мбит/с на порт. Gigabit Ethernet — 1000 Мбит/с. Разница в цене минимальна: в 2026 году она составляет 1000–2000 рублей за коммутатор.
Для IP-камер с разрешением 2–4 Мп и стандартным битрейтом Fast Ethernet формально достаточно. Но при увеличении количества камер, переходе на 4K-разрешение, использовании двух видеопотоков (основной + субпоток) или подключении других устройств к той же сети — 100 Мбит/с быстро становится узким местом.
Рекомендация: для новых систем выбирать Gigabit Ethernet. Экономия на Fast Ethernet не оправдывает риска замены коммутатора через год-два при расширении системы.
Дальность и ограничения кабельной трассы
Максимальная длина кабеля для PoE — 100 метров по стандарту IEEE 802.3. Это ограничение распространяется на все три стандарта (af, at, bt). На дистанциях свыше 100 м напряжение падает и коммутатор не может гарантировать стабильное питание камеры.
Если камеру нужно разместить дальше 100 м от коммутатора, есть два решения. Первое — PoE-удлинитель (экстендер): промежуточное устройство, которое принимает сигнал и питание по кабелю и ретранслирует их дальше. Позволяет добавить ещё 100 м на каждый удлинитель. Второе — оптоволоконный канал до промежуточного коммутатора, установленного ближе к камерам. Для этого основной коммутатор должен иметь SFP-порт (разъём для оптического модуля) или использовать отдельный медиаконвертер. Этот вариант надёжнее для больших расстояний (200 м и более).
Кабель — витая пара категории 5e или 6. Категория 6 предпочтительна при использовании 802.3bt (четырёхпарное питание, более высокие токи — Cat6 обеспечивает меньшее сопротивление и нагрев).
На что ещё обратить внимание
Металлический корпус. Коммутаторы в металлическом корпусе лучше отводят тепло. Для круглосуточной работы с полной нагрузкой это важно — перегрев сокращает срок службы.
Крепление в стойку или на DIN-рейку. Зависит от того, где будет размещён коммутатор — в серверном шкафу или в электрощитке.
Защита от скачков напряжения. Встроенная грозозащита на портах снижает риск выхода из строя камер и коммутатора при наводках, особенно на объектах с протяжёнными уличными трассами.
Рабочая температура. Если коммутатор устанавливается в неотапливаемом помещении или в уличном шкафу, нужна модель с расширенным диапазоном рабочих температур (промышленное исполнение, обычно от −40 °C).
Итог
Выбор PoE-коммутатора сводится к четырём параметрам: стандарт PoE (определяется типом камер на объекте), количество портов (число камер плюс резерв), общий бюджет мощности (сумма потребления всех камер плюс 20 %) и тип управления (неуправляемый для простых систем, управляемый — для объектов с 8+ камерами или удалённым обслуживанием). Скорость портов в 2026 году — Gigabit Ethernet за редким исключением: разница в цене с Fast Ethernet минимальна, а запас по пропускной способности — многократный. Всё остальное — корпус, крепление, грозозащита, рабочая температура — подбирается под условия конкретного объекта.
